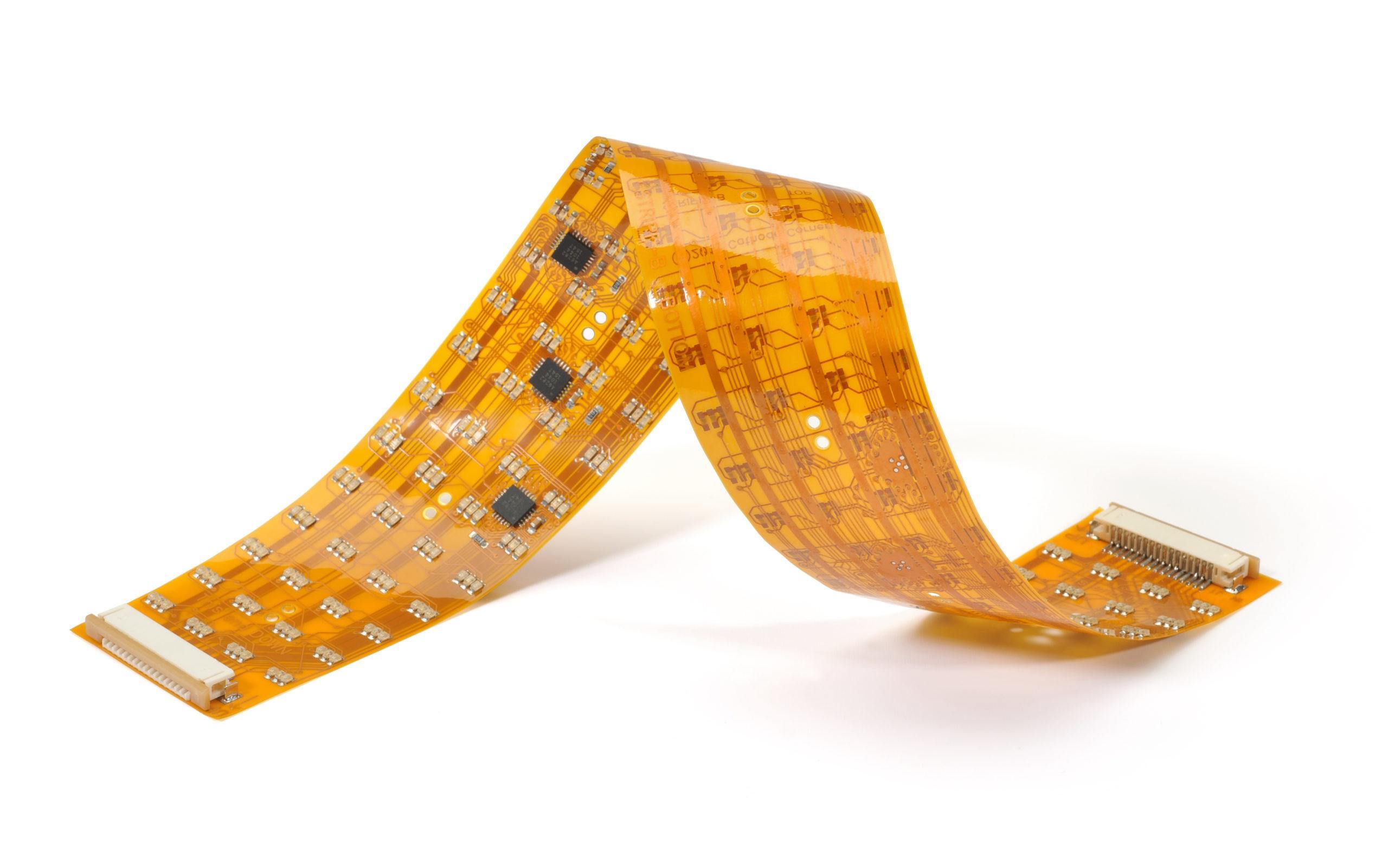

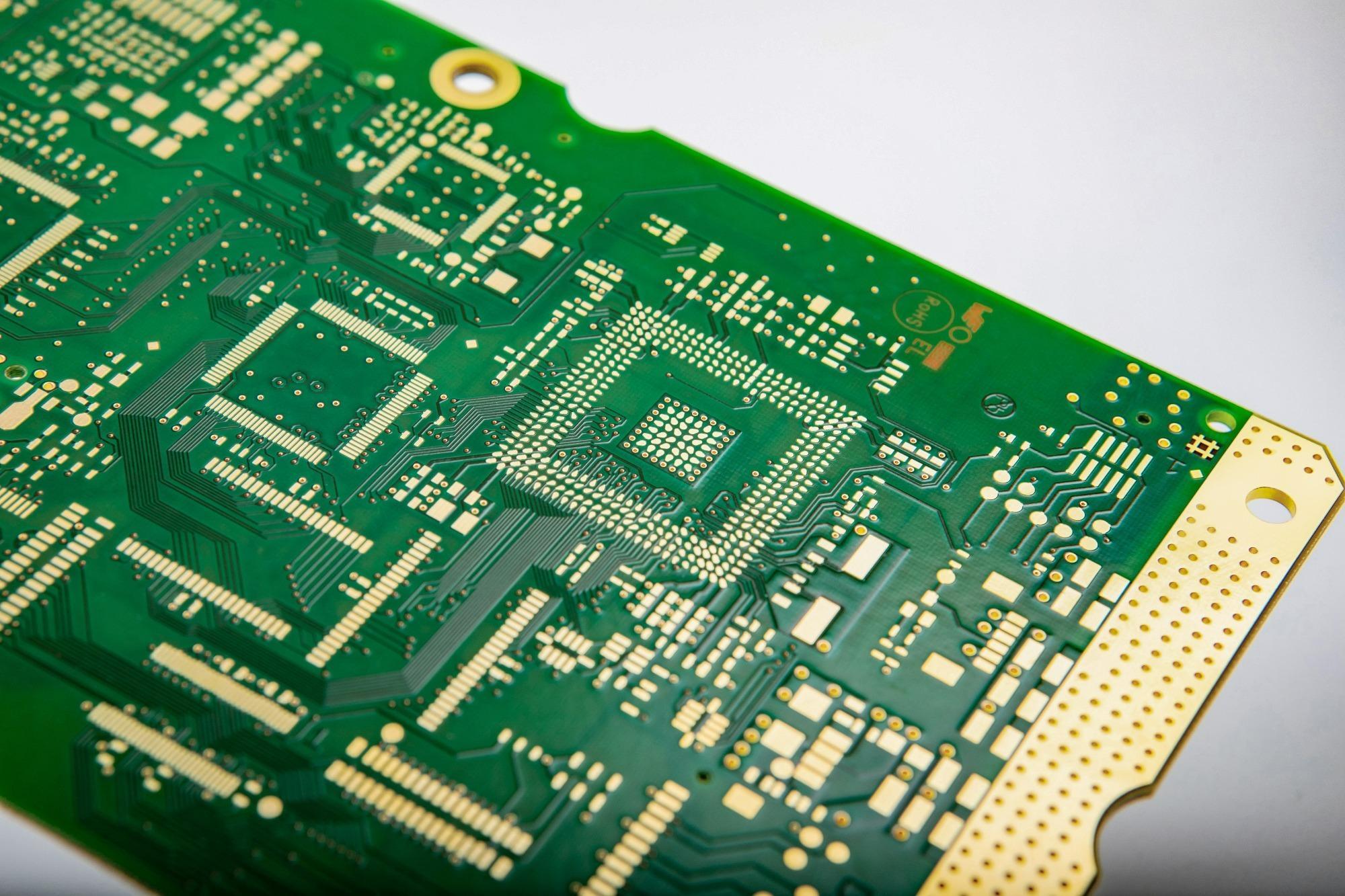

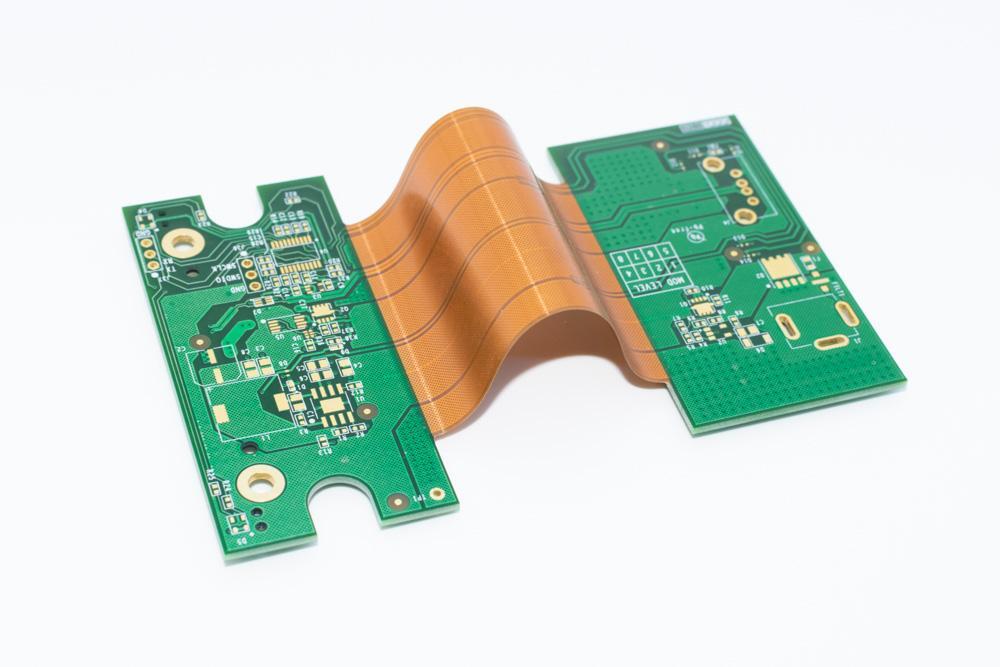

PCB KNOWLEDGE Види друкованих плат: Rigid, Flex та Rigid-Flex PCB Друкована плата визначає не лише те, як електронні компоненти з'єднані між собою. Її конструкція впливає на розміри пристрою, спосіб монтажу, надійність, тепловий режим та можливість розміщення електроніки всередині корпусу. Саме тому вибір типу PCB є одним із перших інженерних рішень під час розробки електронного пристрою. 01 Rigid PCB Жорсткі друковані плати 02 Flex PCB Гнучкі друковані плати 03 Rigid-Flex PCB Гнучко-жорсткі друковані плати 01 / RIGID PCB Жорстка конструкція. Максимум стабільності. Надійна основа для більшості сучасних електронних пристроїв. Rigid PCB Stable structure / Multilayer electronics Жорсткі друковані плати — найпоширеніший тип PCB у сучасній електроніці. Їхня основа має стабільну форму та не призначена для постійного згинання. Найчастіше для виготовлення таких плат використовуються матеріали на основі склотекстоліту, зокрема FR-4. Така конструкція забезпечує надійну основу для встановлення електронних компонентів, роз'ємів, систем охолодження та інших елементів. Rigid PCB використовуються практично в усіх категоріях електронного обладнання — від промислових контролерів до побутової та автомобільної електроніки. 01 Промислові контролери та системи автоматизації 02 Джерела живлення та силова електроніка 03 Вимірювальне та телекомунікаційне обладнання 04 Комп'ютерна, побутова та автомобільна електроніка Ключова перевага Rigid PCB — стабільна механічна конструкція та широкі можливості для реалізації складних багатошарових схем. 02 / FLEX PCB Гнучкість, яка змінює підхід до компонування. Коли електроніка повинна адаптуватися до форми виробу. Flex PCB Flexible structure / Compact electronics Не кожен електронний пристрій можна побудувати навколо плоскої жорсткої плати. Коли простір усередині корпусу обмежений, компоненти розташовані в різних площинах або електронний модуль повинен повторювати форму виробу, використовується Flex PCB — гнучка друкована плата. На відміну від Rigid PCB, така плата може згинатися та адаптуватися до геометрії виробу. Гнучкі PCB дозволяють зменшити займаний простір, масу електронного вузла та кількість окремих кабельних з'єднань. 01 Компактні електронні пристрої 02 Автомобільна електроніка 03 Носимі та мобільні пристрої 04 Конструкції з обмеженим внутрішнім простором Електроніка більше не повинна підлаштовуватися під плоску геометрію плати — сама плата може адаптуватися до конструкції виробу. 03 / RIGID-FLEX PCB Дві конструкції. Одне інженерне рішення. Поєднання жорстких та гнучких зон в одній PCB. Rigid-Flex PCB Rigid + Flexible / 3D electronic architecture Іноді жорсткості недостатньо. Але й повністю гнучка конструкція не вирішує задачу. У такому випадку застосовується Rigid-Flex PCB — гнучко-жорстка друкована плата, яка поєднує жорсткі та гнучкі ділянки в одній конструкції. Гнучка частина виконує функцію електричного та механічного з'єднання між жорсткими ділянками. Це дозволяє заощадити внутрішній простір, зменшити кількість роз'ємів та реалізувати складне просторове компонування електроніки. Rigid-Flex поєднує механічну стабільність Rigid PCB та просторову свободу Flex PCB в одному виробі. QUICK COMPARISON Який тип PCB вибрати? Не існує універсально кращого типу друкованої плати. Вибір залежить від конструкції самого електронного пристрою та умов його експлуатації. Тип PCB Основна особливість Коли використовувати Rigid PCB Жорстка конструкція Фіксоване розташування електроніки Flex PCB Гнучка конструкція Обмежений простір, згинання, рухомі вузли Rigid-Flex PCB Комбінація rigid + flex Складне просторове компонування PCB починається не з трасування. Професійна розробка друкованої плати — це більше, ніж розміщення компонентів та прокладання доріжок. На етапі PCB Design необхідно врахувати електричні, механічні та технологічні вимоги майбутнього виробу: кількість шарів, габарити, компоненти, теплові режими, цілісність сигналів, виробничі обмеження та спосіб монтажу. SHREDINGER виконує комплексну розробку друкованих плат — від електричної схеми та підбору компонентів до трасування, 3D-моделювання, підготовки Gerber-файлів, BOM та оптимізації конструкції під виробництво. Розробка друкованих плат
